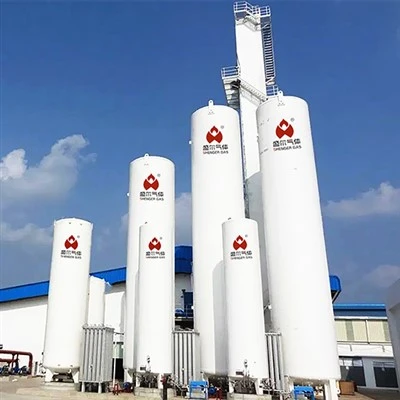

Hladilna enota za kriogeno ločevanje zraka

Pri nabavi velikih naprav za ločevanje zraka je rotacijska oprema, kot so kompresorji in ekspanderji, pogosto v središču pozornosti. Toda del, ki dejansko določa učinkovitost ločevanja in dolgoročne-stroške delovanja, sploh nima gibljivih delov - enota za kriogeno ločevanje zraka v hladni škatli. Njegova naloga je preprosta: ujeti hladno energijo v tesen prostor in pustiti, da se kisik in dušik ločita z vreliščem. Ko pa se temperaturni gradient znotraj kolone spremeni, pride do uhajanja hladne energije ali ko zasnova razdelilnika ne uspe, se začnejo vsa prizadevanja za čiščenje in stiskanje navzgor izničiti.

Kako deluje: ne "hlajenje", ampak nadzor hladne energije z zaprto{0}}zanko

Hladilna enota za kriogeno ločevanje zraka sama ne ustvarja hladne energije. Prejema hladno energijo iz turboekspanderja ali zunanjega hladilnega sistema in vzdržuje stabilno kriogeno polje (običajno od -170 stopinj do -190 stopinj) znotraj izoliranega ohišja. Zrak se v glavnem toplotnem izmenjevalniku ohladi blizu točke utekočinjenja, preden vstopi v rektifikacijsko kolono, kjer se kisik in dušik ločita glede na razliko v vreliščih.

Prava težava ni doseganje nizkih temperatur -, temveč njihovo ohranjanje stabilne. Temperaturna razlika, ki presega 2 stopinji med katerima koli točkama v stebru, povzroči navzkrižno-kontaminacijo čistosti plasti. Zato glavni načrt zasnove hladilne škatle ni debelina izolacije, temveč notranja porazdelitev napetosti v cevovodih in nadzor usedanja perlita.

Tabela uspešnosti

Tehnični parametri: štirje skriti indikatorji, ki jih morate preveriti pred nakupom

• Padec tlaka v kanalu glavnega izmenjevalnika toplote: Nova enota Manjši ali enak 15 kPa; za vsakih 5 kPa povečanja nad tem se poraba energije poveča za približno 3 %.

• Padec tlaka v spodnjem stolpcu: normalno območje 15–20 kPa; če je vztrajno nad 25 kPa, prednostno preverite usedanje perlita ali umazanijo na pladnju.

• Tlak tesnilnega plina v hladni škatli: vzdržujte rahel pozitiven tlak (50–150 Pa) z uporabo dušika, da preprečite vdor vlažnega zraka in nastanek ledu.

• Vrsta pakiranja: pakiranje iz strukturirane žične mreže (npr. Mellapak) ponuja 25–30 % večjo teoretično učinkovitost kot naključno pakiranje.

Energijske metrike

Specifična poraba energije, ki jo navajajo dobavitelji, običajno temelji na nazivni obremenitvi in ​​konstrukcijskih pogojih okolja. Profesionalni kupci naj zahtevajo dve dodatni krivulji:

• Krivulja obremenitve glede na moč: Povečanje moči pri 70-odstotni obremenitvi glede na nazivno točko - dobro-enote ostanejo znotraj 5 %.

• Občutljivost temperature hladilne vode: Ko se hladilna voda dvigne s 25 stopinj na 32 stopinj, mora biti povečanje moči 8 % ali manj.

Pri slabi zasnovi se lahko poraba energije v vročih sezonah poveča za 15–18 %. Glede na 8000 obratovalnih ur na leto to pomeni dodaten milijon kilovatnih-ur.

Industrijske aplikacije: štirje tipični scenariji z različnimi tehničnimi poudarki

• Jeklo in metalurgija : zahteva kisik pri 2,0 MPa ali več in podpira hitre ponovne zagone - hladilna škatla mora vzdržati hladen ponovni zagon v 6 urah.

• Kemična industrija premoga: veliko povpraševanje po visoko{0}}dušiku (6–8 MPa) - notranje stiskanje prihrani odtis in stopnje stiskanja v primerjavi z zunanjim stiskanjem.

• Elektronika in fotovoltaika: Zahteva čistost dušika pri ali pod 0,1 ppm O₂ - hladilna škatla mora vključevati stolpec čistega dušika in priključek za spremljanje skupnih ogljikovodikov.

• Integracija hladne energije LNG: pred-zrak za hlajenje s hladnim uparjanjem LNG lahko zmanjša porabo energije za približno 25 %, vendar mora hladilna komora sprejemati temperature dovoda pod -160 stopinj.

Zmožnost prilagajanja

Standardni izdelki za hlajenje pokrivajo večino delovnih pogojev. Vendar pa so naslednje tri postavke spremenljivke-faze načrtovanja, ki jih je mogoče prilagoditi:

1. Usmerjenost šob: Prilagodite smeri procesnih šob na hladilni škatli na podlagi obstoječih lokacij vmesnika kompresorja in stojala za cevi na mestu, pri čemer se izognite dodatnim kosom tuljave.

2. Dostop za vzdrževanje: rezervni jaški na ohišju in dostop do notranjega odstranljivega pladnja za zmanjšanje rezanja in ponovnega polnjenja med okvarami.

3. Razlikovanje instrumentov: Kupci lahko določijo blagovne znamke oddajnikov (Rosemount / Yokogawa / E+H) z ustreznimi prilagoditvami globine vdolbinice instrumentov na hladni škatli, da ohranijo odzivni čas na 1,5 sekunde ali manj.

Dostava storitev

• Faza načrtovanja: Zagotovite 3D poročilo o analizi toplotne obremenitve notranjih cevovodov hladilne komore (vključno z zemljevidi toplotne obremenitve za scenarije za-zagona in-ustavitev).

• Stopnja zagona: na-namestite tehnike s priznanimi kvalifikacijami (npr. varilni certifikat ASME) namesto le inženirjev za zagon.

• Po-garanciji: Letno odkrivanje puščanja z infrardečo termografijo in radarsko{1}}skeniranje posedanja perlita, s-{3}}letnim primerjalnim poročilom o trendih.

Shenger Gas naredi eno stvar drugače: prilagodimo pregrade razdelilnika tekočine spodnjega stolpca glede na vaša pričakovana nihanja obremenitve in letno krivuljo temperature hladilne vode. Brez dodatnih stroškov, vendar boljša stabilnost čistosti pri delni obremenitvi. Vsaka enota s hladno škatlo za kriogeno ločevanje zraka je dobavljena z ovojnico učinkovitosti -, ki natančno prikazuje, kje se spreminjata poraba energije in čistost. Če vas zanimajo te podrobnosti, se pogovorimo o tehničnih zadevah.
